encoders

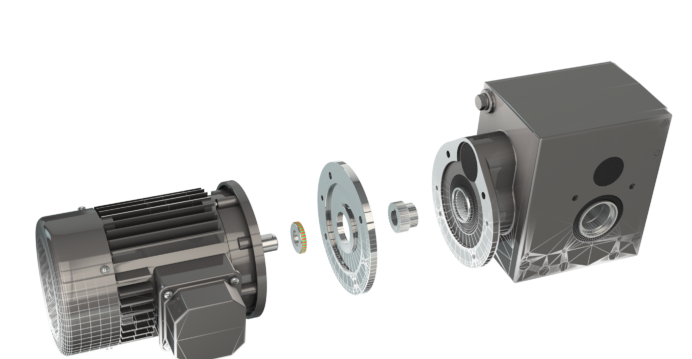

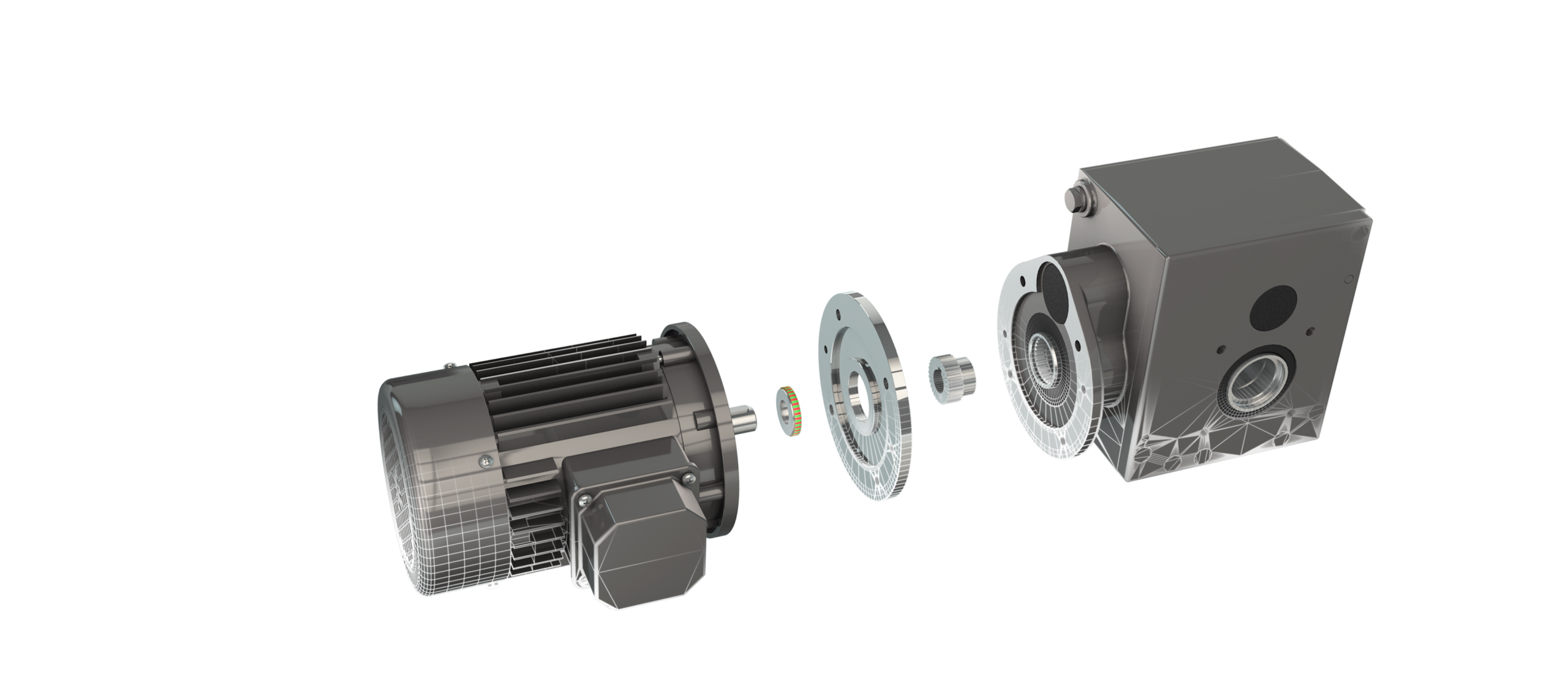

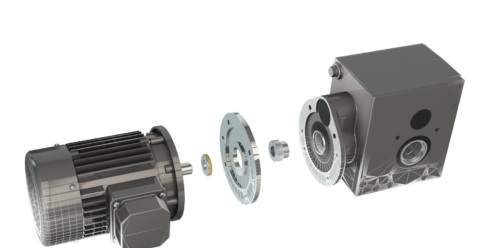

El MIG NOVA + es un generador de impulsos magnéticos incremental con una calidad de señal extremadamente alta y un procesamiento de alta calidad. Este encoder es compatible con prácticamente todos los tipos de controles y es la solución perfecta para optimizar accionamientos. Su simple montaje, entre motor IEC y reductor, garantiza que el generador de impulsos MIG esté protegido contra prácticamente cualquier daño mecánico. En esta construcción, el MIG es totalmente a prueba de humedad y está protegido con IP67.

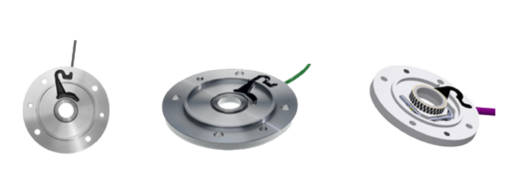

MIG NOVA INCREMENTAL

BEGE

  • Diseño compacto 7-15 mm de espesor
  • Bridas estándares de 80 a 450 mm compatibles con motores IEC estándar de 56 a 225
  • Medida de señal sin contacto
  • Hasta 2048 pulsos por vuelta (disponibles con pulsos intermedios)
  • Conexión TTL 5 V o de 10 a 24 VDC
  • Salidas A 90º B e invertidas
  • Line Driver (Push-Pull)
  • Evaluación Externa NPN, PNP, RS422
  • Velocidad de rotación 6000 rpm(1024) o 3000 rpm (2048)
  • Bridas en aluminio o acero Inoxidable.
  • Protección IP67 cuando están montadas entre motor y reductor

MIG BASIC

BEGE

MIG Basic ha sido diseñado para cubrir aquellas aplicaciones de menor precisión (hasta 64 Impulsos por vuelta) pero manteniendo los estándares de calidad de la MIG NOVA+. Esta gama MIG BASIC solo admite alimentación HTL (10-24 VDC) y tiene salidas A y B sin posibilidad de A y B negadas, pero tiene un coste más reducido. Disponible para bridas de diámetro 80 a 200 mm.

MIG AST

BEGE

La gama MIG AST es el encoder magnético absoluto de una sola vuelta también en forma de brida montada entre motor y reductor. Con Interface SSI o BiSS código binario, alimentación de 5 -24 VDC, resolución 1…18 bit y repetición de precisión menor a 0,1º. Disponible para bridas de diámetro 90 a 250 mm.

comparativa


MIG BASIC

Incremental

HTL 10-24 VDC

Hasta 6000 rpm

Salidas A y B

Hasta 64 impulsos por Vuelta

Brida de 80 a 200 mm

Line Driver (Push-pull)

NPN PNP

MIG NOVA+

Incremental

TTL 5 VDC y HTL 10-24 VDC

Hasta 6000 rpm(1024)

Salidas A y B y A y B Negadas

Hasta 1024 impusos por vuelta

Brida de 80 a 450 mm

Line Driver (Push-pull)

NPN PNP RS422

MIG AST

Absolute

5 – 24 VDC

SSI y BiSS Intarface

Código Binario

1 …18 bit de resolución

Brida de 90 a 250 mm
